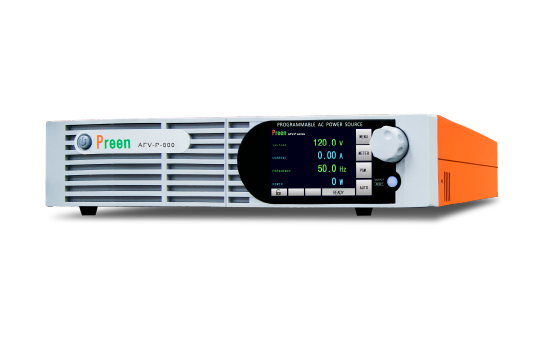

Dòng AFV-P là bộ nguồn AC lập trình có tích hợp đầu ra DC và khả năng đo lường chính xác cao. Đây là bộ nguồn nhỏ gọn cho công suất sạch với THD dưới 0,3% ở dải 5-100Hz, điện áp đầu ra 0-350V và tần số 15-1000Hz (tùy chọn mở rộng 5-2000Hz). Sản phẩm phù hợp cho các ứng dụng kiểm tra thương mại, quốc phòng và hàng không vũ trụ, từ giai đoạn thiết kế, kiểm định chất lượng, ATE cho đến sản xuất hàng loạt.
Dòng AFV-P không chỉ cung cấp đầu ra AC để mô phỏng điều kiện lưới điện thực tế, mà còn có thể tạo đầu ra DC theo thiết lập của người dùng. Đây là giải pháp kiểm tra nguồn điện tiết kiệm chi phí, lý tưởng cho các phòng thí nghiệm R&D và chứng nhận sản phẩm.
Việc thiết lập một chuỗi kiểm tra phức tạp trên AFV-P không còn là điều khó khăn. Màn hình cảm ứng 5 inch mang lại khả năng hiển thị rõ ràng và thao tác dễ dàng. AFV-P còn được trang bị núm xoay (rotary knob) giúp tinh chỉnh thông số chính xác hơn.

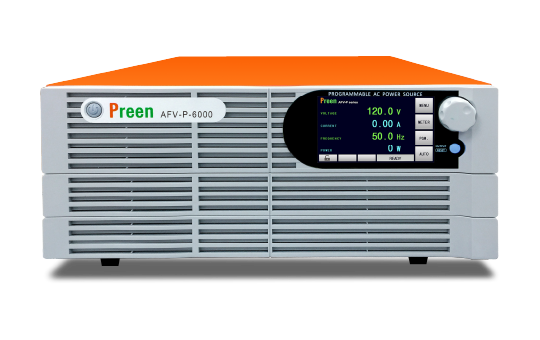

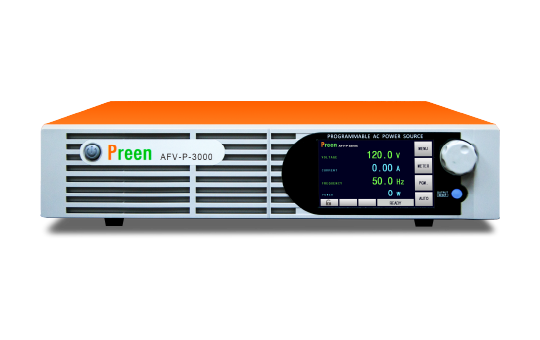

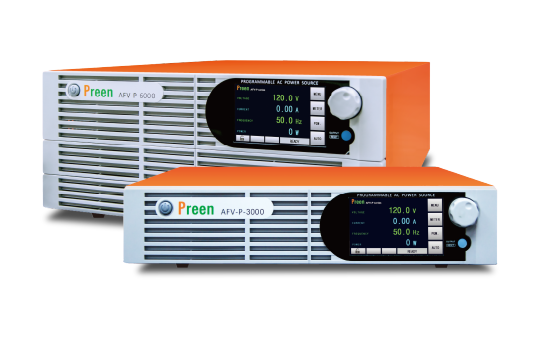

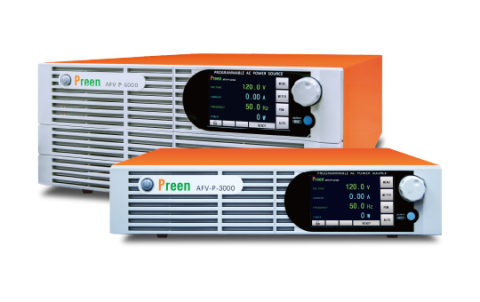

Thế hệ AFV-P mới sở hữu thiết kế nhẹ, giảm trọng lượng đáng kể từ 61,5kg xuống chỉ còn 31,3kg. Mật độ công suất vượt trội cùng thiết kế dạng rack-mount giúp dễ dàng tích hợp vào hệ thống. Model 3000VA chỉ cần không gian 2U, model 6000VA chỉ cần 4U.
Với tính năng Transient, người dùng có thể kiểm soát dạng sóng tốt hơn bằng cách chèn nhiễu tại các vị trí và biên độ tăng/giảm do người dùng tự định nghĩa. Đây là tính năng hữu ích để mô phỏng các bài kiểm tra tiền hợp chuẩn (precompliance) và nhiều dạng nhiễu đường dây điện khác nhau như surge, sag, spike, dropout, phục vụ cho các bài kiểm tra miễn nhiễm (immunity test).
Dòng AFV-P có thể cấp dòng đỉnh lên tới 4,5 lần / tùy chọn 9 lần dòng định mức tối đa, lý tưởng cho các bài kiểm tra dòng khởi động (inrush current) như kiểm tra động cơ điện và xác nhận tuân thủ tiêu chuẩn ATX 3.0. Ngoài ra, AFV-P còn cho phép người dùng thiết lập góc pha bắt đầu/kết thúc của đầu ra, phù hợp để kiểm tra các bộ nguồn switching.
Dòng AFV-P được trang bị các giao diện kết nối USB, Ethernet, RS232 và RS485; GPIB và Analog là các giao diện tùy chọn. AFV-P còn đi kèm phần mềm điều khiển với đầy đủ tính năng lập trình và driver LabVIEW, giúp người dùng dễ dàng điều khiển bộ nguồn AC mà không cần lập trình thêm.
| Công suất đầu ra | 1 pha: 600VA/1,25kVA/2,5kVA/5kVA Bản nâng cấp: 800VA/1,5kVA/3kVA/6kVA |
| Điện áp đầu ra | 0~155V; bản nâng cấp 0~175V (dải thấp) 0~310V; bản nâng cấp 0~350V (dải cao) 0~620V, 0~1240V (tùy chọn) |
| Tần số đầu ra | Bản A: 5~2000Hz Bản B: 15~1000Hz |
| THD | Dưới 0,3% ở dải 5-100Hz Dưới 0,5% ở dải 101-500Hz Dưới 0,6% ở dải 501-1000Hz Dưới 0,8% ở dải 501-1000Hz Dưới 1,5% ở dải 1001-1500Hz Dưới 2% ở dải 1501-2000Hz (tải điện trở) |
| Load Regulation | Dưới 0,07% F.S. (tải điện trở) |
| Crest Factor | 3:1 |
| Inrush Current | Tối đa 4,5 lần / tùy chọn 9 lần dòng đỉnh, đáp ứng tiêu chuẩn ATX 3.0 |
| Response Time | Dưới 300µs từ 0~90% điện áp đầu ra |
| Điện áp đầu ra DC | 0~210V / 0~420V; bản nâng cấp 0~240V / 0~480V |
| Điện áp đầu vào | AFV-P-600 & AFV-P-1250: 98~132VAC / 196~264VAC AFV-P-2500 & AFV-P-5000: 196~264VAC (tùy chọn 175-235VAC) AFV-P-800 & AFV-P-1500: 90~264VAC AFV-P-3000 & AFV-P-6000: 180~264VAC |
| Tần số đầu vào | 47~63Hz (tùy chọn 400Hz) |
| Giao diện kết nối | Tiêu chuẩn: RS-232, RS-485, Ethernet, USB, PLC Remote Tùy chọn: GPIB, Analog |
| Kích thước | AFV-P-600: 89 x 442 x 495 mm AFV-P-800: 89 x 442 x 495 mm AFV-P-1250: 89 x 442 x 495 mm AFV-P-1500: 89 x 442 x 495 mm AFV-P-2500: 89 x 442 x 650 mm AFV-P-3000: 89 x 442 x 650 mm AFV-P-5000: 176 x 442 x 665 mm AFV-P-6000: 176 x 442 x 665 mm |
| Trọng lượng | AFV-P-600: 16kg (35,2lbs) AFV-P-800: 12,9kg (28,4lbs) AFV-P-1250: 20kg (44,1lbs) AFV-P-2500: 31,3kg (69lbs) AFV-P-3000: 17,2kg (37,9lbs) AFV-P-5000: 61,5kg (135,58lbs) AFV-P-6000: 31,3kg (69lbs) |
| Model | Mô tả |
|---|---|
| AFV-P-600A | Bộ nguồn AC lập trình hiệu năng cao (600VA/310VAC/5-2000Hz) |
| AFV-P-1250A | Bộ nguồn AC lập trình hiệu năng cao (1,25kVA/310VAC/5-2000Hz) |
| AFV-P-2500A | Bộ nguồn AC lập trình hiệu năng cao (2,5kVA/310VAC/5-2000Hz) |
| AFV-P-5000A | Bộ nguồn AC lập trình hiệu năng cao (5kVA/310VAC/5-2000Hz) |
| AFV-P-600B | Bộ nguồn AC lập trình hiệu năng cao (600VA/310VAC/15-1000Hz) |
| AFV-P-1250B | Bộ nguồn AC lập trình hiệu năng cao (1,25kVA/310VAC/15-1000Hz) |
| AFV-P-2500B | Bộ nguồn AC lập trình hiệu năng cao (2,5kVA/310VAC/15-1000Hz) |
| AFV-P-5000B | Bộ nguồn AC lập trình hiệu năng cao (5kVA/310VAC/15-1000Hz) |
| AFV-P-800A | Bộ nguồn AC lập trình hiệu năng cao (800VA/350VAC/5-2000Hz) |
| AFV-P-1500A | Bộ nguồn AC lập trình hiệu năng cao (1,5kVA/350VAC/5-2000Hz) |
| AFV-P-3000A | Bộ nguồn AC lập trình hiệu năng cao (3kVA/350VAC/5-2000Hz) |
| AFV-P-6000A | Bộ nguồn AC lập trình hiệu năng cao (6kVA/350VAC/5-2000Hz) |
| AFV-P-800B | Bộ nguồn AC lập trình hiệu năng cao (800VA/350VAC/15-1000Hz) |
| AFV-P-1500B | Bộ nguồn AC lập trình hiệu năng cao (1,5kVA/350VAC/15-1000Hz) |
| AFV-P-3000B | Bộ nguồn AC lập trình hiệu năng cao (3kVA/350VAC/15-1000Hz) |
| AFV-P-6000B | Bộ nguồn AC lập trình hiệu năng cao (6kVA/350VAC/15-1000Hz) |
| AFV-P-T620A | Hộp biến áp 620V (dùng cho AFV-P-600 & AFV-P-1250) |
| AFV-P-T620B | Hộp biến áp 620V (dùng cho AFV-P-2500) |
| AFV-P-T620C | Hộp biến áp 620V (dùng cho AFV-P-5000) |
| AFV-P-T700A | Hộp biến áp 700V (dùng cho AFV-P-800 & AFV-P-1500) |
| AFV-P-T700B | Hộp biến áp 700V (dùng cho AFV-P-3000) |
| AFV-P-T700C | Hộp biến áp 700V (dùng cho AFV-P-6000) |
| AFV-P-T1240A | Hộp biến áp 1240V (dùng cho AFV-P-600 & AFV-P-1250) |
| AFV-P-T1240B | Hộp biến áp 1240V (dùng cho AFV-P-2500) |
| AFV-P-T1240C | Hộp biến áp 1240V (dùng cho AFV-P-5000) |
| AFV-P-T1400A | Hộp biến áp 1400V (dùng cho AFV-P-800 & AFV-P-1500) |
| AFV-P-T1400B | Hộp biến áp 1400V (dùng cho AFV-P-3000) |
| AFV-P-T1400C | Hộp biến áp 1400V (dùng cho AFV-P-6000) |
| AFV-P-001 | Giao diện RS-232/RS-485/USB/Ethernet |
| AFV-P-002 | Giao diện GPIB |
| AFV-P-003 | Giao diện điều khiển Analog |
| AFV-P-004 | Cáp RS232 (1,8m / Female to Male) |
| AFV-P-008 | Dây nguồn đầu vào 1,8m (dùng cho model 600VA) |
| AFV-P-009 | Dây nguồn đầu vào 3m (dùng cho model 1,25kVA/2,5kVA) |
| AFV-P-010 | Dây nguồn đầu vào 5m (dùng cho model 5kVA) |
| AFV-P-011 | Tùy chọn đầu vào 400Hz (ở điện áp vào 110V/220V ±10%) |
| AFV-P-012 | Tùy chọn đầu ra 320V (ở điện áp vào 110V/220V ±10%) |
| AFV-P-013 | Mô phỏng LED TRIAC Dimmer |
| AFV-P-014 | Tùy chọn dòng khởi động 9 lần (dành cho AFV-P-600 & AFV-P-1250) |
| AFV-P-015 | Mô phỏng theo tiêu chuẩn IEC-61000-4-11 |
Catalog: AFV-P Series Catalog (PDF)
Manual: AFV-P Series User Manual (PDF)
Tài liệu gốc trên preenpower.com yêu cầu đăng nhập để tải, vui lòng liên hệ TN Tech Vietnam để nhận file catalog kỹ thuật chi tiết.
