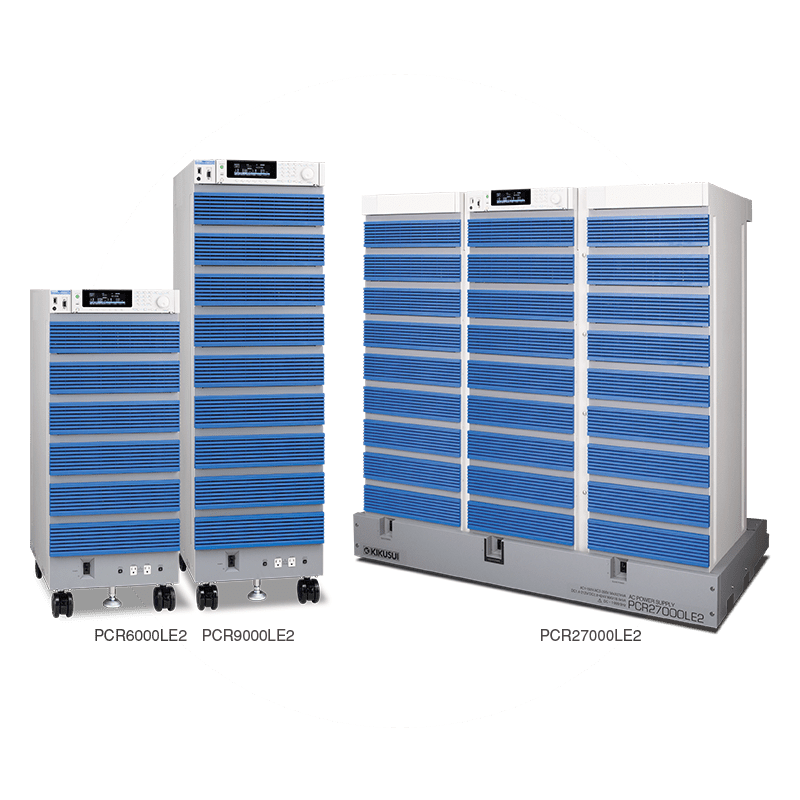

Bộ nguồn cấp điện xoay chiều (AC) đa năng hiệu suất cao PCR27000LE2

Giới thiệu nguồn xoay chiều đa năng Kikusui PCR27000LE2

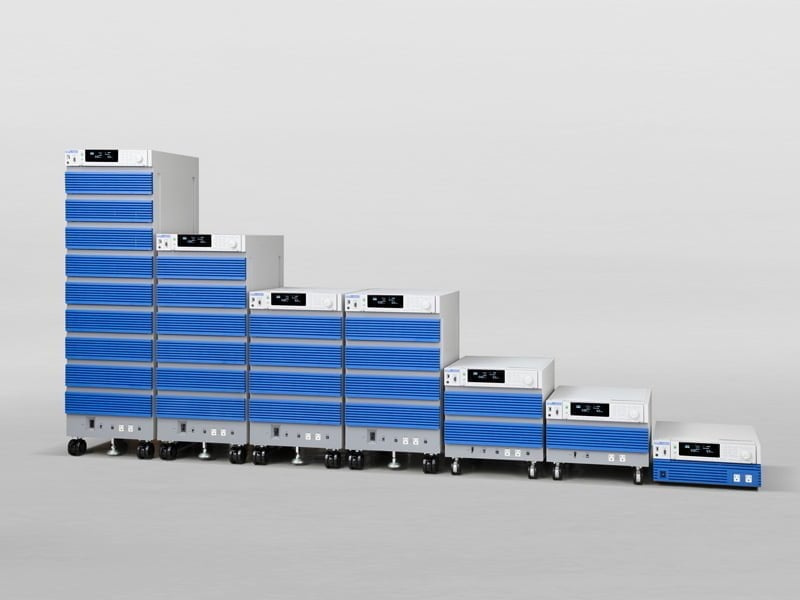

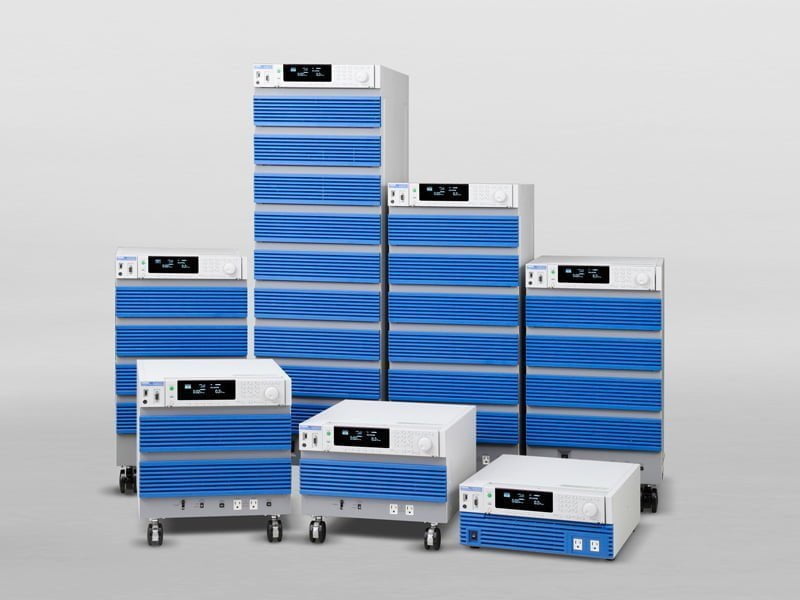

Sê-ri PCR-LE là dòng bộ nguồn AC đa chức năng tiên tiến mới được phát triển từ Sê-ri PCR-L/LA trước đây (loại bộ khuếch đại tuyến tính). Dòng PCR-LE cung cấp độ tin cậy cao và hỗ trợ cho nhiều ứng dụng khác nhau bằng cách tận dụng các tính năng có thể tự do kiểm soát dạng sóng băng thông rộng. Ngoài ra, Sê-ri PCR-LE có thể được cấu hình như một thiết bị cốt lõi của hệ thống thử nghiệm kết hợp với Máy phân tích công suất và phụ tải điện tử để “Thử nghiệm kết nối lưới” liên quan đến phát điện phân tán, chẳng hạn như Năng lượng mặt trời, Năng lượng gió, Pin nhiên liệu và Động cơ khí được gọi là “Trường năng lượng mới”. Với nhiều tùy chọn khác nhau, thử nghiệm miễn nhiễm tần số thấp và thử nghiệm môi trường nguồn điện khác nhau được hỗ trợ. Các tùy chọn vận hành song song và vận hành ba pha cho phép bạn mở rộng hệ thống một pha lên đến 27 kVA, hệ thống ba dây một pha lên đến 54 kVA và hệ thống ba pha lên đến 81 kVA. Hệ thống này có thể được áp dụng cho cơ sở EMC quy mô lớn để thử nghiệm máy điều hòa không khí công nghiệp công suất cao.

Đặc tính
Đầu ra chất lượng cao/độ ổn định cao với bộ khuếch đại tuyến tính tốc độ cao
Có khả năng mô phỏng bất thường đường dây điện khác nhau và vận hành trình tự
Một pha 500 VA đến 9 kVA, hỗ trợ hệ thống cho một pha và có thể mở rộng với các trình điều khiển tùy chọn cho hoạt động ba dây một pha và ba pha
Công suất mở rộng lên tới 27 kVA (một pha), 54 kVA (ba dây một pha) và 81 kVA (ba pha)*Cần có bộ điều khiển vận hành mở rộng được bán riêng.
Được trang bị nhiều chức năng đo khác nhau
Có đầy đủ các chức năng đo và hỗ trợ
Đầu ra AC, DC và AC + DC
Chức năng thân thiện với môi trường được trang bị

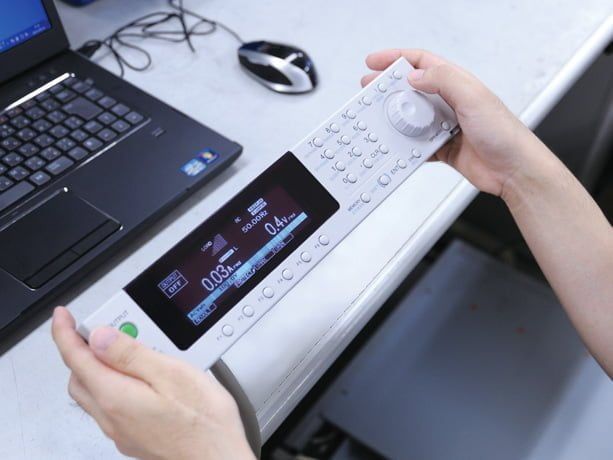

Bảng điều khiển phía trước có thể tháo rời

THÔNG SỐ KỸ THUẬT
*Chỉ số đầu vào (AC RMS):1P2W

Điện áp: Điện áp đường dây 170V tới 250V

Pha: một pha

Tần số: 47Hz tới 63Hz

Dòng tối đa: 64 A hoặc nhỏ hơn

*Chỉ số đầu vào (AC RMS): 3P3W200V

Điện áp: Điện áp đường dây 170V tới 250V

Pha: ba pha 3-dây

Tần số: 47Hz tới 63Hz

Dòng tối đa: 38 A hoặc nhỏ hơn

*Chỉ số đầu vào (AC RMS):3P4W400V

Điện áp: Điện áp đường dây 170V tới 250V

Pha: ba pha 4-dây

Tần số: 47Hz tới 63Hz

Dòng tối đa: 21 A hoặc nhỏ hơn

*Chỉ số đầu ra AC (AC rms):

Dải cài đặt điện áp: 0 V tới 152.5 V / 0 V tới 305.0 V

Độ chính xác cài đặt điện áp (dải ngõ ra L, dải ngõ ra H): ± (0.3 % of set + 0.6 V)

Dòng tối đa (một pha, pha poly, dải L, dải H): 60 A, 30 A · 20 A, 10 A

Pha: một pha, một pha 3 dây, ba pha 4 dây

Công suất điện (một pha, ba pha 4-dây, một pha 3 dây): 6 kVA · 4 kVA

*Chỉ số đầu ra DC, chế độ DC+ AC ( chỉ dành cho ngõ ra một pha và một pha 3 dây):

Dải cài đặt điện áp: -215.0 V tới +215.5 V / -431.0 V tới +431.0 V

Độ chính xác cài đặt điện áp (dải ngõ ra L, dải ngõ ra H): ±(0.05 % of set + 0.05/0.1 V)

Dòng tối đa (một pha, một pha 3 dây và 3 pha, dải L, dải H): 42 A, 21 A · 14 A, 7 A

Công suất điện ( một pha, một pha 3 dây, ba pha): 4.2 kW · 2.8 kW

*Độ ổn định điện áp đầu ra:

Ổn định dòng (With respect to changes in the rated range): Trong ±0.1 %

Điều chỉnh phụ tải (With respect to 0 % to 100 % changes in the rating): ±0.3 V

Độ gợn và nhiễu ở chế độ DC( các thành phần 5Hz tới 1 MHz): 0.25 Vrms hoặc nhỏ hơn
