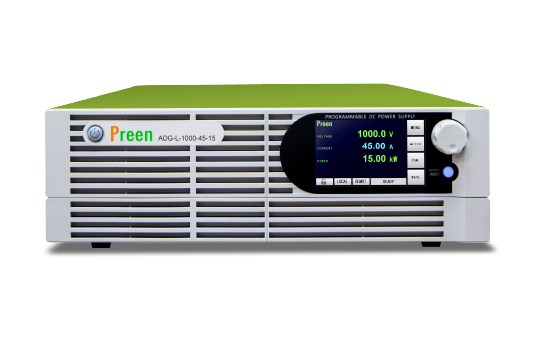

Dòng ADG-L của Preen nổi bật với mật độ công suất cao, độ ồn thấp và khả năng điều chỉnh chặt chẽ (tight regulation). Sự kết hợp giữa công nghệ DSP và PWM đã mang lại những bước tiến đáng kể về độ ổn định và độ chính xác đo lường. Dòng sản phẩm bao gồm 31 model với công suất đầu ra tối đa 5kW, 10kW và 15kW, cùng nhiều model hỗ trợ Auto Range (dải tự động) giúp tạo ra dòng điện đầu ra cao hơn ở điện áp thấp hơn. Để đáp ứng nhu cầu ngày càng tăng của các ứng dụng điện áp thấp, dòng ADG-L cung cấp nhiều phiên bản điện áp thấp phù hợp cho việc kiểm tra và xác minh các linh kiện bảo vệ như cầu chì và aptomat (air circuit breaker). Bên cạnh đó, các model này đặc biệt phù hợp cho máy chủ AI (AI server) và các module nguồn trung tâm dữ liệu (data center), mang lại khả năng kiểm tra ổn định lâu dài trong điều kiện điện áp mất cân bằng hoặc dao động. Công suất đầu ra
5kW/10kW/15kW
Điện áp đầu ra DC
0-30V, 0-2000V
Dòng điện đầu ra DC
0 ~ 2500A
Giao diện kết nối - Tiêu chuẩn
RS-232RS-485EthernetUSBAnalog
Giao diện kết nối - Tùy chọn
GPIB
Tài liệu: Catalog, Manual - vui lòng liên hệ TN Tech Vietnam để nhận tài liệu kỹ thuật chi tiết.
|

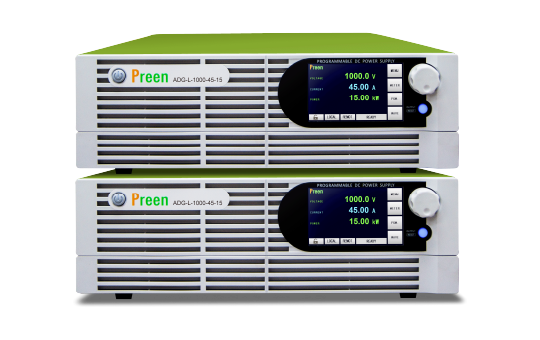

Dòng ADG-L - Bộ Nguồn DC Lập Trình
Dòng ADG-L của Preen có 31 model khác nhau với ba mức công suất đầu ra 5kW, 10kW và 15kW. Với điện áp đầu ra lên đến 1000V và nhiều model hỗ trợ Auto Range (dải tự động), dòng ADG-L đáp ứng đa dạng ứng dụng bao gồm xe điện, quang điện (photovoltaic), pin, bộ chuyển đổi DC/DC và các sản phẩm điện tử.
Tính năng Auto Range cho phép tạo ra dòng điện đầu ra cao hơn ở điện áp thấp hơn, hoặc điện áp đầu ra cao hơn ở dòng điện thấp hơn. Đây là giải pháp lý tưởng cho cả thiết bị cần kiểm tra (DUT) dòng cao/áp thấp và áp cao/dòng thấp, giúp một thiết bị duy nhất đáp ứng nhiều ứng dụng, tiết kiệm chi phí và không gian.
Dòng ADG-L được trang bị màn hình cảm ứng 5 inch và núm xoay, mang lại khả năng hiển thị trực quan và điều khiển dễ dàng. Người dùng có thể nhanh chóng truy cập các thiết lập đầu ra, phép đo, chuỗi lệnh (sequence) và cấu hình hệ thống ngay trên màn hình cảm ứng. Các chuỗi lệnh phức tạp không chỉ có thể thiết lập dễ dàng từ máy tính mà còn có thể thiết lập trực tiếp trên màn hình cảm ứng.
Trong nhiều phòng thí nghiệm và nhà máy, bộ nguồn DC thường được đặt cách xa thiết bị cần kiểm tra (DUT), đôi khi gây ra sụt áp do điện trở của dây dẫn. Chức năng Remote Sensing (cảm biến từ xa) của dòng ADG-L có khả năng bù trừ sụt áp và duy trì điện áp đầu ra ổn định.

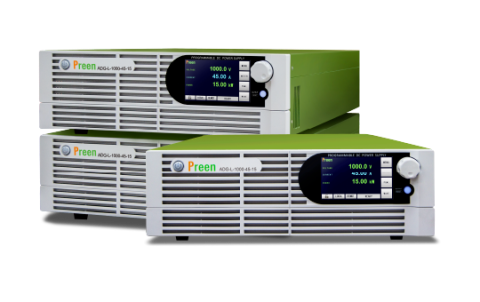

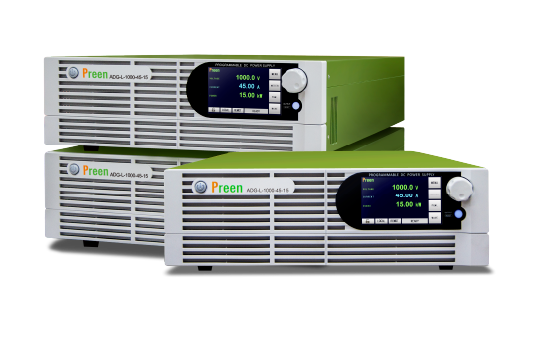

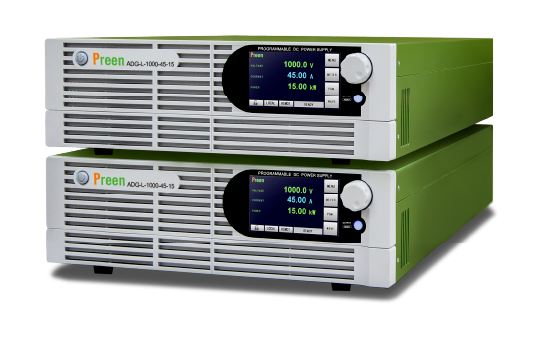

Ứng dụng công nghệ PWM và điều khiển dựa trên DSP, bộ nguồn DC dòng ADG-L của Preen đạt công suất 15kW chỉ trong khung 3U, và khi kết nối song song, 30kW chỉ cần chiều cao 6U. Thiết kế dạng khung rack (rack-mount) phù hợp cho nhiều ứng dụng, đặc biệt là các hệ thống kiểm tra tự động và tích hợp.
Dòng ADG-L được thiết kế với độ gợn sóng thấp, độ chính xác cao và khả năng điều chỉnh chặt chẽ để mô phỏng các mức điện áp DC khác nhau. Với thời gian đáp ứng và thời gian tăng (rise time) nhanh, nguồn DC ADG-L rất phù hợp để kiểm tra phản ứng của DUT với các tình huống sụt áp, mất điện, bật/tắt (ON/OFF) và các dạng sóng DC phức tạp.
Dòng ADG-L được trang bị chức năng hiệu chỉnh hệ số công suất chủ động (active PFC), nâng hệ số công suất đầu vào lên tới 0,99 - mức hàng đầu trong ngành, giúp giảm nhiễu lên lưới điện.
Dòng ADG-L có thể được điều khiển thông qua phần mềm Preen Program để cấu hình các chuỗi lệnh phức tạp, lưu/gọi lại các bước (STEP) và tạo báo cáo kết quả kiểm tra. Phần mềm điều khiển trực quan này giúp việc lập trình từ xa không còn là điều khó khăn.
| Thông số | Giá trị |
|---|---|
| Công suất đầu ra | 5kW / 10kW / 15kW |
| Điện áp đầu ra DC | 0~30V, lên đến 0~2000V (với các model Auto Range) |
| Dòng điện đầu ra DC | 0~135A / 0~675A |
| Độ gợn sóng đầu ra | ≦ 0,1% |
| Thời gian đáp ứng | ≦ 5mS |
| Hiệu suất | ≧ 90% ở công suất tối đa |
| Hệ số công suất đầu vào | ≧ 0,99 ở công suất tối đa |
| Giao diện kết nối | RS485, RS232, Analog, USB, Ethernet, GPIB (Tùy chọn) |
| Model | Mô tả |
|---|---|
| ADG-L-30-170 | Bộ nguồn DC lập trình (5kW/30V/170A) |
| ADG-L-40-125 | Bộ nguồn DC lập trình (5kW/40V/125A) |
| ADG-L-80-62 | Bộ nguồn DC lập trình (5kW/80V/62.5A) |
| ADG-L-80-170-5 | Bộ nguồn DC lập trình (5kW/80V/170A) |
| ADG-L-115-45 | Bộ nguồn DC lập trình (5kW/115V/45A) |
| ADG-L-160-32 | Bộ nguồn DC lập trình (5kW/160V/32A) |
| ADG-L-335-15 | Bộ nguồn DC lập trình (5kW/335V/15A) |
| ADG-L-335-45-5 | Bộ nguồn DC lập trình (5kW/335V/45A) |
| ADG-L-30-340 | Bộ nguồn DC lập trình (10kW/30V/340A) |
| ADG-L-40-250 | Bộ nguồn DC lập trình (10kW/40V/250A) |
| ADG-L-80-125 | Bộ nguồn DC lập trình (10kW/80V/125A) |
| ADG-L-80-340-10 | Bộ nguồn DC lập trình (10kW/80V/340A) |
| ADG-L-115-90 | Bộ nguồn DC lập trình (10kW/115V/90A) |
| ADG-L-160-63 | Bộ nguồn DC lập trình (10kW/160V/63A) |
| ADG-L-335-30 | Bộ nguồn DC lập trình (10kW/335V/30A) |
| ADG-L-335-90-10 | Bộ nguồn DC lập trình (10kW/335V/90A) |
| ADG-L-500-20 | Bộ nguồn DC lập trình (10kW/500V/20A) |
| ADG-L-670-15 | Bộ nguồn DC lập trình (10kW/670V/15A) |
| ADG-L-670-45-10 | Bộ nguồn DC lập trình (10kW/670V/45A) |
| ADG-L-30-510 | Bộ nguồn DC lập trình (15kW/30V/510A) |
| ADG-L-40-375 | Bộ nguồn DC lập trình (15kW/40V/375A) |
| ADG-L-80-187 | Bộ nguồn DC lập trình (15kW/80V/187A) |
| ADG-L-80-510-15 | Bộ nguồn DC lập trình (15kW/80V/510A) |
| ADG-L-115-135 | Bộ nguồn DC lập trình (15kW/115V/135A) |
| ADG-L-160-94 | Bộ nguồn DC lập trình (15kW/160V/94A) |
| ADG-L-335-45 | Bộ nguồn DC lập trình (15kW/335V/45A) |
| ADG-L-335-135-15 | Bộ nguồn DC lập trình (15kW/335V/135A) |
| ADG-L-500-30 | Bộ nguồn DC lập trình (15kW/500V/30A) |
| ADG-L-670-23 | Bộ nguồn DC lập trình (15kW/670V/23A) |
| ADG-L-1000-15 | Bộ nguồn DC lập trình (15kW/1000V/15A) |
| ADG-L-1000-45-15 | Bộ nguồn DC lập trình (15kW/1000V/45A) |
| ADG-L-007 | Card giao diện truyền thông RS-232/RS-485/USB/Ethernet (SCPI) |
| ADG-L-008 | Cáp truyền thông đa máy DB25 (đực x2), dài 50cm |
| ADG-L-013 | Card giao diện truyền thông GPIB |
| ADG-L-014 | Module bảo vệ chống dòng ngược (Anti-backflow) |
| ADG-L-015 | Chức năng mô phỏng đường cong I-V và phần mềm điều khiển từ xa I-V |
Để xem và tải catalog kỹ thuật đầy đủ (PDF) của dòng sản phẩm ADG-L Series, quý khách vui lòng truy cập trang sản phẩm gốc của nhà sản xuất Preen theo liên kết dưới đây (mục Downloads):
