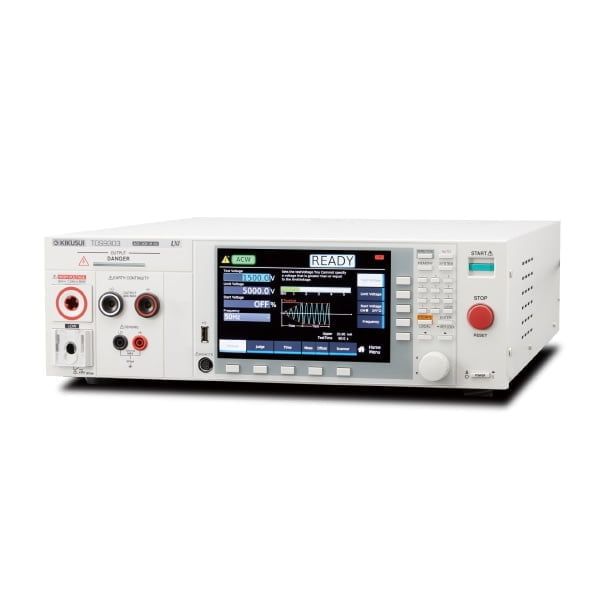

Máy phân tích an toàn điện đa năng KIKUSUI TOS9303

1. Đặc điểm của thiết bị phân tích an toàn điện KIKUSUI TOS9303 (5kV / 100mA)

KIKUSUI TOS9303 nằm trong series TOS9300, là một máy đa phân tích tiêu chuẩn an toàn điện, có thể thực hiện một số loại thử nghiệm an toàn trên các thiết bị điện tử và linh kiện điện tử.

Đặc điểm sản phẩm:

• Cấu hình 10Key thân thiện với người dùng
• Cập nhật firmware dễ dàng qua USB
• Giao diện kỹ thuật số tiêu chuẩn LAN / USB / RS232C
• Thiết bị đầu cuối màn hình I /V (Màn hình analog)

Output/Kết nối ra:

• Đầu nối SIGNAL I/O
• Độ chính xác cao / Độ phân giải cao / Tốc độ cao
• Tốc độ phản hồi phát hiện có thể lập trình Kiểm tra Hipot DC 7,2 kV / 100 W

Tính năng:

• Điện áp đầu ra tối đa của thử nghiệm hipot AC: 5kV / 100mA (500VA)
• Điện áp đầu ra tối đa của thử nghiệm hipot DC: 5kV / 20mA, 7,2kV / 13,9mA (100W)
• Phạm vi đo kiểm tra điện trở cách điện: 0,001MΩ đến 100,0GΩ (DC-25V đến -1000V / DC + 50V đến + 7200V)
• Phạm vi đo của thử nghiệm nối đất: 0,001Ω đến 0,600Ω (3,0A đến 42,0A)
• Cài đặt kiểm tra sự cố điện có sẵn
• Cổng giao tiếp tiêu chuẩn LAN / USB / RS232C

2. Ứng dụng của thiết bị phân tích an toàn điện KIKUSUI TOS9303 (5kV / 100mA)

Các loại thử nghiệm an toàn bao gồm kiểm tra điện áp chịu đựng, kiểm tra điện trở cách điện, kiểm tra tính liên tục của đất, kiểm tra dòng rò (kiểm tra dòng tiếp xúc, kiểm tra dòng điện dẫn bảo vệ, kiểm tra dòng rò rỉ bệnh nhân) và kiểm tra phóng điện một phần. Vì mô hình được cấu hình theo sự kết hợp của các thử nghiệm cần thiết, có thể đáp ứng các thử nghiệm an toàn khác nhau mà không lãng phí với một đơn vị.

Thiết bị kiểm tra điện áp chịu đựng KIKUSUI TOS9303 phù hợp cho thiết bị R &D, thiết bị kiểm tra và chứng nhận đảm bảo chất lượng, thiết bị kiểm tra và thiết bị dây chuyền sản xuất.

THÔNG SỐ KỸ THUẬT
Chức năng: AC, DC, IR, GB

Điện áp chịu đựng AC

Dải điện áp đầu ra: 0.050 kV đến 5.000 kV
Độ phân giải điện áp đầu ra: 1 V
Độ chính xác điện áp đầu ra: ±(1.2 % of setting + 0.02 kV) (at no load)

Điện áp chịu đựng DC

Dải điện áp đầu ra: 0.050 kV to 7.200 kV
Độ phân giải điện áp đầu ra: 1 V
Độ chính xác điện áp đầu ra: ±(1.2 % of setting + 0.02 kV)


Điện trở cách điện IR

Điện áp ngõ ra: -25 V to -1000 V
Độ phân giải đầu ra: 1 V
Độ chính xác điện áp đầu ra: ±(1.2 % of setting + 2 V)

Nối đất GB

Dòng điện ngõ ra: 3.0 A to 42.0 A AC/DC
Độ phân giải điện áp đầu ra: 0.1 A
Độ chính xác điện áp đầu ra: ±(1 % of setting + 0.4 A)

Phụ kiện: Dây nguồn (1 pc., *length: 2.5 m : The attached power cord varies depending on the shipment destination.), High-voltage test lead: TL31-TOS (1 pair), SIGNAL I/O plug (1 set), High-voltage warning sticker (1 pc.),   Setup Guide (1 copy), CD-ROM (1 disc), Safety Information (1 copy),
Cổng kết nối: REMOTE, SIGNAL I/O, SCANNER, USB, điều khiển từ xa
Nguồn cấp: 100 Vac to 120 V, 200 V to 240 V (90 Vac to 132 V, 170 V to 250 V), 47 Hz to 63 Hz

Trọng lượng: 21kg
