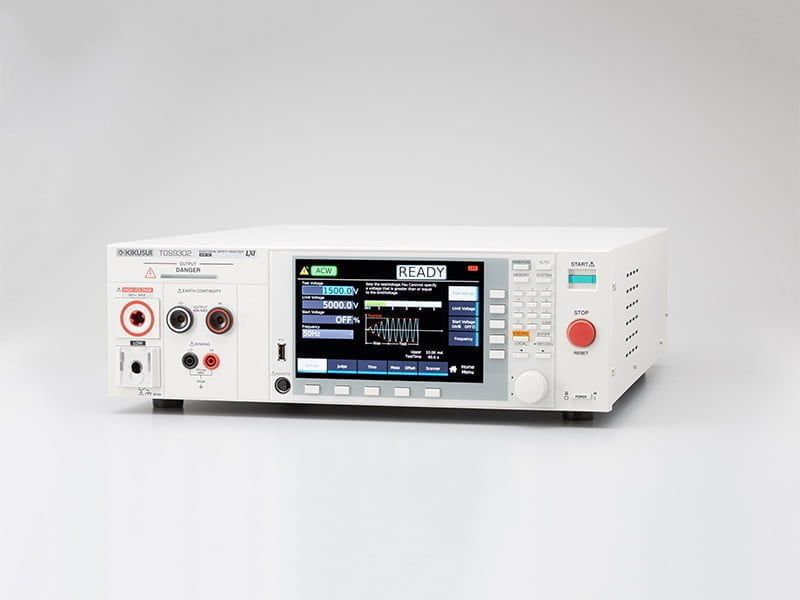

Máy phân tích an toàn điện đa năng Kikusui TOS9301PD là dòng thiết bị đo lường và kiểm tra an toàn điện cao cấp thế hệ mới đến từ thương hiệu Kikusui (Nhật Bản) . Sản phẩm tích hợp toàn diện các tính năng kiểm tra chịu điện áp AC/DC (Hipot), điện trở cách điện, điện trở nối đất và đặc biệt tích hợp chức năng đo phóng điện cục bộ (Partial Discharge - PD) tiên tiến . Với màn hình cảm ứng màu 7 inch trực quan và giao diện lập trình linh hoạt, TOS9301PD đáp ứng hoàn hảo các tiêu chuẩn kiểm định an toàn quốc tế (IEC, UL, EN, JIS) cho các phòng R&D và dây chuyền sản xuất điện tử công nghiệp.Đặc điểm nổi bật:
Bảng so sánh nhanh các model cùng dòng Kikusui TOS9300 Series:
|
Model
|
Điện áp AC Hipot
|
Điện áp DC Hipot
|
Điện trở cách điện (IR)
|
Kiểm tra nối đất (GB)
|
Phóng điện cục bộ (PD)
|
|
TOS9300
|
Có
|
Có
|
Có
|
Không
|
Không
|
|
TOS9301
|
Có
|
Có
|
Có
|
Có
|
Không
|
|
TOS9301PD
|
Có
|
Có
|
Có
|
Có
|
Có
|
|
TOS9302
|
Có
|
Không
|
Có
|
Có
|
Không
|
|
TOS9303
|
Có
|
Có
|
Có
|
Có (40A)
|
Không
|
Model: TOS9301PD | Hãng sản xuất: KIKUSUI (Nhật Bản) | Trọng lượng: ~22 kg
1. Kiểm tra điện áp chịu đựng AC (ACW – Hipot AC)
| Thông số | Giá trị |
| Dải điện áp đầu ra | 0,050 kV – 5,000 kV |
| Độ phân giải | 1 V |
| Độ chính xác | ±(1,2% giá trị cài đặt + 0,02 kV) (không tải) |
| Công suất tải tối đa | 250 VA (5 kV / 50 mA) |
| Tần số | 50 Hz / 60 Hz |
2. Kiểm tra điện áp chịu đựng DC (DCW – Hipot DC)
| Thông số | Giá trị |
| Dải điện áp đầu ra | 0,050 kV – 7,200 kV |
| Độ phân giải | 1 V |
| Độ chính xác | ±(1,2% giá trị cài đặt + 0,02 kV) |
| Công suất tải tối đa | 100 W (5 kV/20 mA hoặc 7,2 kV/13,9 mA) |
| Chức năng xả điện | Tự động xả sau khi test (điện trở xả 125 kΩ) |
3. Kiểm tra điện trở cách điện (IR)
| Thông số | Giá trị |
| Dải đo điện trở | 0,001 MΩ – 100,0 GΩ |
| Điện áp thử (cực âm) | -25 V đến -1.000 V |
| Điện áp thử (cực dương) | +50 V đến +7.200 V |
| Độ phân giải điện áp | 1 V |
4. Kiểm tra phóng điện cục bộ (PD – Partial Discharge)
| Thông số | Giá trị |
| Điện áp đầu ra tối đa | 5 kV / 50 mA (250 VA) |
| Phạm vi đo điện tích | 0 – 10.000 pC |
| Độ phân giải | Thang 100 pC: 0,1 pC · Thang 1.000 pC: 0,1 pC · Thang 10.000 pC: 1 pC |
| Độ chính xác | ±(5% full scale + 7 pC) (thang 100 pC) |
| Chuẩn tuân thủ | IEC 60664-1 Edition 3.0 |
| Điện dung tối đa của DUT | 10 nF |
| Bộ lọc thông dải (BPF) | 100 kHz / 160 kHz / 300 kHz |
| Hạng mục | Thông tin |
| Điều khiển Rise time / Fall time | 0,1 s – 200,0 s |
| Cổng giao tiếp | LAN, USB, RS-232C, REMOTE, SIGNAL I/O, SCANNER |
| Màn hình | LCD màu 7 inch |
| Bộ nhớ cài đặt (Setup memory) | Tối đa 51 điều kiện test |
| Bộ nhớ chương trình (Auto test) | Tối đa 100 chương trình x 100 bước |
| Lưu kết quả test | Tối đa 1.000 kết quả gần nhất, xuất file CSV qua USB |
| Hạng mục | Thông tin |
| Nhiệt độ đảm bảo thông số | 5°C – 35°C (18°C – 28°C riêng cho test PD) |
| Độ ẩm đảm bảo thông số | 20% – 80% RH (20–70% RH riêng cho test PD), không đọng sương |
| Nhiệt độ hoạt động | 0°C – 40°C |
| Nhiệt độ bảo quản | -20°C – 70°C |
| Hạng mục | Thông tin |
| Điện áp nguồn cấp | 100–120 Vac / 200–240 Vac (dải cho phép 90–132 Vac / 170–250 Vac) |
| Tần số nguồn | 47 Hz – 63 Hz |
| Công suất tiêu thụ | Không tải ≤100 VA · Tải định mức ≤800 VA |
| Tiêu chuẩn an toàn | Low Voltage Directive 2014/35/EU, EN 61010-1 (Class I) |
| Tiêu chuẩn EMC | EMC Directive 2014/30/EU, EN 61326-1, EN 55011 |
Xem đầy đủ tài liệu kỹ thuật (datasheet) từ nhà sản xuất Kikusui tại phần tải file đính kèm trên trang sản phẩm.
TOS9301PD được dùng phổ biến trong các phòng QA/QC và phòng thử nghiệm R&D để thực hiện phép thử Hipot AC/DC và điện trở cách điện theo các tiêu chuẩn an toàn điện phổ biến trên thế giới như IEC, UL (Mỹ), CSA (Canada), VDE (Đức), BS (Anh) và Luật An toàn Thiết bị & Vật liệu Điện của Nhật Bản. Đây là bước kiểm tra bắt buộc trước khi một sản phẩm điện – điện tử được đưa ra thị trường.
Khác với phép thử điện áp chịu đựng thông thường (chỉ phát hiện được khi cách điện đã bị đánh thủng hoàn toàn), phép thử phóng điện cục bộ trên TOS9301PD giúp phát hiện trạng thái trước khi xảy ra đánh thủng — tức là các khiếm khuyết nhỏ và sự sai lệch trong quá trình sản xuất mà phép thử withstand voltage tiêu chuẩn không thể phát hiện. Nhờ đó, nhà sản xuất có thể loại bỏ sớm các sản phẩm tiềm ẩn lỗi cách điện, giảm rủi ro hỏng hóc trong quá trình sử dụng thực tế.
Ứng dụng cụ thể: kiểm tra động cơ điện nhỏ (small motors), máy biến áp (transformers), vật liệu cách điện (insulating materials) và các linh kiện có yêu cầu độ tin cậy cách điện cao.
Các tiêu chuẩn thử nghiệm tấm pin mặt trời như IEC 61730-2 và JIS C 8992-2 yêu cầu điện áp thử phải tăng đáng kể (gấp 4 lần điện áp hệ thống tối đa + 2.000 V) và duy trì trong 1 phút. Với khả năng xuất điện áp DC lên tới 7,2 kV, TOS9301PD đáp ứng tốt yêu cầu kiểm tra withstand voltage và điện trở cách điện cho cả các module PV cấp điện áp 1.000 V, đồng thời tích hợp ampe kế độ chính xác cao (±1% giá trị đọc + 2 µA) để đo dòng rò chính xác.
Khi kết hợp với bộ chia cao áp tùy chọn TOS9320 (4 kênh/bộ, tối đa 4 bộ = 16 kênh), TOS9301PD có thể mở rộng khả năng kiểm tra withstand voltage và điện trở cách điện cho nhiều điểm đo cùng lúc, giúp rút ngắn thời gian kiểm tra và tiết kiệm chi phí nhân công trên dây chuyền sản xuất hàng loạt.
Nhờ chuẩn giao tiếp LAN / USB / RS-232C tích hợp sẵn, TOS9301PD có thể được điều khiển và giám sát trạng thái kiểm tra từ xa qua trình duyệt web trên máy tính, điện thoại hoặc máy tính bảng (yêu cầu kết nối Wi-Fi/mạng nội bộ), thuận tiện cho các hệ thống kiểm tra tự động hóa hoặc giám sát tập trung nhiều trạm test.
Cổng I/V Monitor (đầu ra tín hiệu Analog) cho phép kỹ sư quan sát trực tiếp dạng sóng dòng điện/điện áp trong quá trình test bằng oscilloscope thông qua cáp BNC, phục vụ cho công tác phân tích lỗi (failure analysis) và nghiên cứu phát triển sản phẩm mới.
