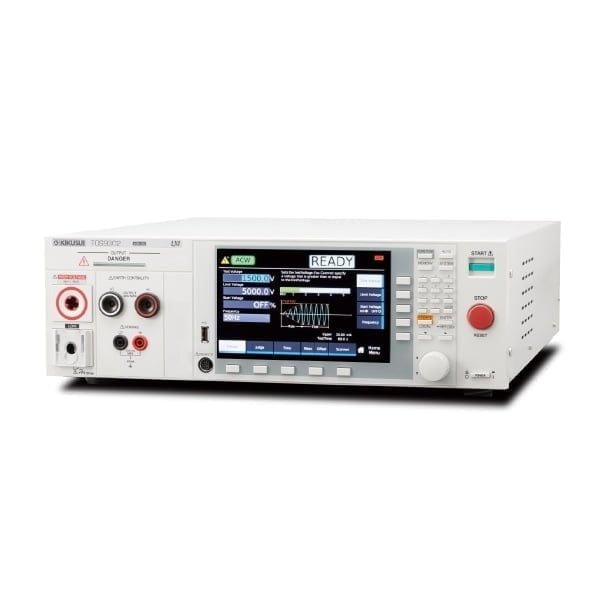

Thiết bị kiểm tra điện áp chịu đựng (AC/DC Hipot tester) KIKUSUI TOS9302

1. Đặc điểm của thiết bị kiểm tra điện áp chịu đựng KIKUSUI TOS9302

Dòng TOS9300 là một máy phân tích đa phân tích thử nghiệm tiêu chuẩn an toàn điện có thể thực hiện một số loại thử nghiệm an toàn trên các thiết bị điện tử và linh kiện điện tử. Máy kiểm tra Hipot Kikusui TOS9302 là một máy phân tích an toàn điện hiệu suất cao tuân thủ một loạt các tiêu chuẩn phổ quát. Hipot, Điện trở cách nhiệt, Liên kết mặt đất, Dòng rò rỉ (dòng điện cảm ứng và dòng dây dẫn bảo vệ) và xả một phần đều có thể được kiểm tra. Tổng cộng có 6 mô hình có sẵn cho các thử nghiệm tuân thủ tiêu chuẩn trong một loạt các ứng dụng bao gồm R & D, dây chuyền sản xuất đảm bảo chất lượng và thử nghiệm trong phòng thí nghiệm.

Đặc tính nổi bật, tính năng:

• Kiểm tra điện áp chịu đựng AC Điện áp áp dụng tối đa: 5kV/100mA (500VA)

• Phạm vi đo kiểm tra tính liên tục của trái đất: 0,001Ω ~ 0,600Ω (3,0A ~ 42,0A)

• Bộ khuếch đại mới được phát triển cho phép kiểm tra tính liên tục nối đất của cả AC và DC lên đến 40A

• Độ nhạy phát hiện sự cố điện môi có thể được đặt

• Chức năng kiểm tra điện áp chịu được AC5kV/100mA, DC7.2kV/100W

• Thiết bị tiêu chuẩn LAN/USB/RS232C

• Thông qua màn hình tinh thể lỏng màu có khả năng hiển thị cao, hiển thị các giá trị đo được và tổng quan tiêu chuẩn cho mỗi lần kiểm tra.

2. Ứng dụng của thiết bị kiểm tra điện áp chịu đựng KIKUSUI TOS9302

Kiểm tra tiêu chuẩn an toàn điện cho thiết bị trên ô tô Kiểm tra khả năng chịu điện áp và điện trở cách điện của mô-đun PV (pin mặt trời)

Đặc điểm nổi bật
- Cấu hình 10Key thân thiện với người dùng
- Cập nhật firmware dễ dàng qua USB
- Giao diện kỹ thuật số tiêu chuẩn LAN / USB / RS232C
- Thiết bị đầu cuối màn hình I /V (Màn hình analog)
- TRÌNH KẾT NỐI TRẠNG THÁI RA
- Đầu nối SIGNAL I/O
- Độ chính xác cao / Độ phân giải cao / Tốc độ cao
- Tốc độ phản hồi phát hiện có thể lập trình
- Kiểm tra Hipot DC 7,2 kV / 100 W
- Kiểm tra điện cực dương / điện cực cách điện âm
- Chức năng phóng điện
- Thử nghiệm liên tục trái đất AC / DC lên đến 40 A
- Bảo vệ lỗi trái đất
- Hủy bù đắp
- Hàm Bộ nhớ Cơ bản
- Thông báo thời hạn hiệu chuẩn
- Máy quét điện áp cao (Tùy chọn)

THÔNG SỐ KỸ THUẬT
Chức năng: AC, GB

Điện áp chịu đựng AC

Dải điện áp đầu ra: 0.050 kV đến 5.000 kV
Độ phân giải điện áp đầu ra: 1 V
Độ chính xác điện áp đầu ra: ±(1.2 % of setting + 0.02 kV) (at no load)

Nối đất GB

Dòng điện ngõ ra: 3.0 A to 42.0 A AC/DC
Độ phân giải điện áp đầu ra: 0.1 A
Độ chính xác điện áp đầu ra: ±(1 % of setting + 0.4 A)

Phụ kiện: Dây nguồn (1 pc., *length: 2.5 m : The attached power cord varies depending on the shipment destination.), High-voltage test lead: TL31-TOS (1 pair), SIGNAL I/O plug (1 set), High-voltage warning sticker (1 pc.),   Setup Guide (1 copy), CD-ROM (1 disc), Safety Information (1 copy),
Cổng kết nối: REMOTE, SIGNAL I/O, SCANNER, USB, điều khiển từ xa
Nguồn cấp: 100 Vac to 120 V, 200 V to 240 V (90 Vac to 132 V, 170 V to 250 V), 47 Hz to 63 Hz

Trọng lượng: 20kg
